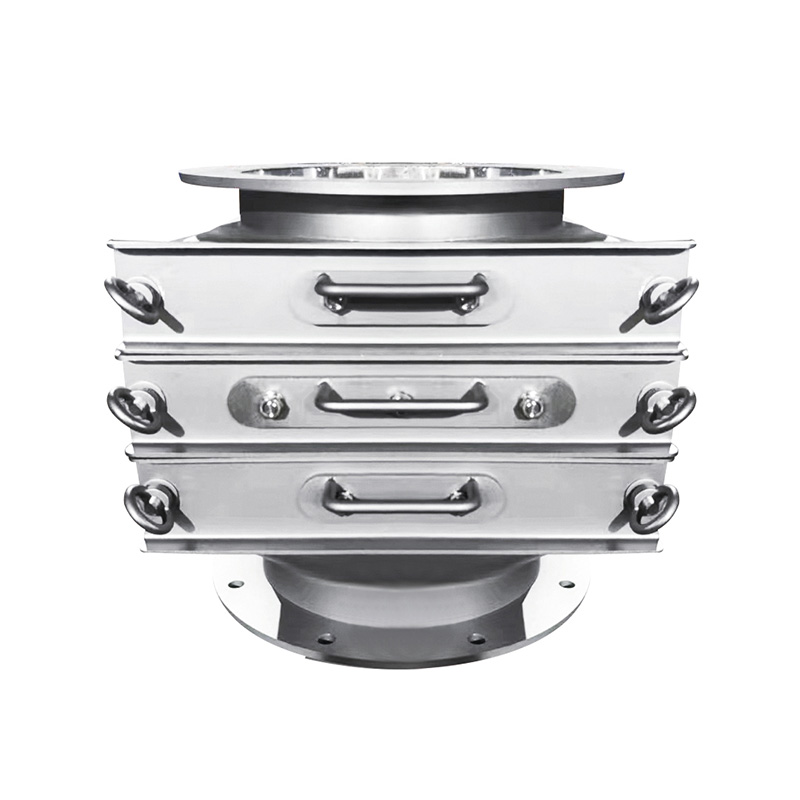

A μαγνητικό συρτάρι(ονομάζεται επίσης μαγνητικός διαχωριστής τύπου συρταριού ή μαγνήτης συρταριού στο περίβλημα) αποτελείται από ένα περίβλημα από ανοξείδωτο χάλυβα που φιλοξενεί σειρές μαγνητικών σωλήνων ή δικτυωμάτων. Καθώς το χύμα υλικό ρέει, το σιδηρούχο μέταλλο έλκεται και συγκρατείται στα μαγνητικά στοιχεία ενώ το καθαρισμένο υλικό προχωρά μέσω του συστήματος. Οι βασικές τεχνικές παράμετροι περιλαμβάνουν το μέγεθος του περιβλήματος, τη μαγνητική αντοχή, την κατασκευή υλικού και την ικανότητα ροής.
Οι τυπικές παράμετροι σχεδίασης για μια έκδοση αυτού του προϊόντος φαίνονται παρακάτω:
| Παράμετρος | Τυπική τιμή / εύρος |
|---|---|
| Υλικό στέγασης | Ανοξείδωτο ατσάλι 304 ή 316 (ή 316L) |
| Μαγνητική δύναμη | Έως περίπου 12.000 Gauss για τυπικό στυλ ("στυλ N") και περίπου 8.000 Gauss για έκδοση που καθαρίζεται εύκολα ("E-style") |
| Αριθμός σειρών μαγνητικών σωλήνων | Μία σειρά ή πολλές σειρές ανάλογα με την εφαρμογή |
| Μέγιστη θερμοκρασία λειτουργίας | Έως περίπου 350 °C για έκδοση υψηλής θερμοκρασίας |
| Ικανότητα ροής προϊόντος | Παράδειγμα: για άνοιγμα 10×10 in, 2 σειρές, ροή βάρους έως 75.000 lb/hr (περίπου) για ξηρό προϊόν πυκνότητας 40 lb/ft³ |
| Φόρμα εγκατάστασης | Τετράγωνη ή στρογγυλή φλάντζα, βάση αλεξίπτωτου ή αγωγού, πρόσβαση στο συρτάρι για καθαρισμό |
Αυτό το προϊόν είναι κατασκευασμένο για βιομηχανική χρήση βαρέως τύπου: για παράδειγμα σε τρόφιμα, χημικά, πλαστικά, καουτσούκ, εξόρυξη ή επεξεργασία σιτηρών. Είναι κατασκευασμένο για να χειρίζεται υλικά που τροφοδοτούνται από τη βαρύτητα ή ελεύθερης πτώσης και να παρέχει επαναλαμβανόμενη επαφή μεταξύ του υλικού και των μαγνητών σωλήνων σχεδιάζοντας μια διαδρομή καταρράκτη ροής.
Βελτιωμένη καθαρότητα προϊόντος και προστασία του κατάντη εξοπλισμού
Αφαιρώντας σιδηρούχους ρύπους νωρίς στη διαδικασία, το μαγνητικό συρτάρι βοηθά στην προστασία του κατάντη εξοπλισμού (όπως χυτευτήρες έγχυσης, εξωθητήρες, αναμικτήρες ή γραμμές συσκευασίας) από ζημιές, μειώνει την αλλοίωση, μειώνει το χρόνο διακοπής λειτουργίας λόγω μόλυνσης μετάλλων και διασφαλίζει υψηλότερη καθαρότητα προϊόντος. Για παράδειγμα, στη χύτευση με έγχυση πλαστικού, τα σωματίδια σιδήρου μπορούν να προκαλέσουν φθορά, θραύσματα και ελαττώματα.
Αυξημένη λειτουργική αποτελεσματικότητα και εξοικονόμηση κόστους
Λιγότερο μπλοκάρισμα ή φθορά του εξοπλισμού, λιγότερες διακοπές συντήρησης και λιγότερες παρτίδες που απορρίπτονται μεταφράζονται σε εξοικονόμηση κόστους. Επειδή η σχεδίαση αναγκάζει το προϊόν σε επαναλαμβανόμενη επαφή με μαγνητικά πεδία υψηλής έντασης, το μαγνητικό συρτάρι μπορεί να επιτύχει υψηλότερους ρυθμούς σύλληψης μετάλλου αλών σε σύγκριση με μια απλή ράβδο μαγνήτη ή πλάκα.
Προσαρμόσιμο για διάφορες βιομηχανίες και συνθήκες
Επιλογές όπως διαφορετικές ποιότητες ανοξείδωτου χάλυβα, εκδόσεις υψηλής θερμοκρασίας, διαφορετική αντοχή Gauss, χειροκίνητος ή αυτοματοποιημένος καθαρισμός και προσαρμοσμένη τοποθέτηση καθιστούν το μαγνητικό συρτάρι προσαρμόσιμο σε μια μεγάλη ποικιλία πλαισίων κατασκευής—από εφαρμογές υγιεινής για τρόφιμα έως επεξεργασία βαρέων ορυκτών.
Μελλοντική τάση: πιο έξυπνη, πιο αυτοματοποιημένη συντήρηση
Καθώς η βιομηχανία κινείται προς την αυτοματοποίηση και το Industry 4.0, οι συσκευές μαγνητικού διαχωρισμού, όπως το μαγνητικό συρτάρι, τείνουν προς τον αυτοκαθαρισμό, την απομακρυσμένη παρακολούθηση και τους ενσωματωμένους αισθητήρες για τη μείωση της χειροκίνητης παρέμβασης. Για παράδειγμα, ορισμένα μοντέλα προσφέρουν αυτοματοποιημένο ποδήλατο αυτοκαθαρισμού, τηλεχειρισμό των κύκλων καθαρισμού και ενσωματωμένους διακόπτες καλαμιού.
Κριτήρια επιλογής
Προσδιορίστε τη ροή προϊόντος: Είναι το υλικό ελεύθερης ροής, κοκκώδες, κονιοποιημένο; Είναι στεγνό ή υγρό; Το μαγνητικό συρτάρι ταιριάζει καλύτερα σε προϊόντα στεγνώματος, ελεύθερης πτώσης, σε κόκκους ή σε σκόνη.
Καθορισμός κινδύνου μόλυνσης: Υπολογίστε το επίπεδο και το μέγεθος του σιδηρούχου μετάλλου στο ρεύμα. Ο υψηλότερος κίνδυνος μόλυνσης ή τα λεπτότερα σωματίδια ενδέχεται να απαιτούν μεγαλύτερη αντοχή Gauss και περισσότερες σειρές σωλήνων.
Ορισμός σημείου εγκατάστασης: Επιλέξτε μια θέση όπου η ροή μπορεί να διαρρεύσει πάνω από τους μαγνητικούς σωλήνες. Επιβεβαιώστε τον διαθέσιμο χώρο για πρόσβαση στο συρτάρι και συντήρηση.
Προσδιορίστε τον σχεδιασμό υγιεινής ή βαρέως τύπου: Για χρήση σε τρόφιμα, γαλακτοκομικά ή φαρμακευτικά προϊόντα, ενδέχεται να απαιτούνται κατασκευές υγιεινής με παρεμβύσματα εγκεκριμένα από τον FDA. Για λειαντική χρήση ή χρήση σε υψηλή θερμοκρασία, επιλέξτε κατάλληλα υλικά και επιστρώσεις.
Αποφασίστε για τη μέθοδο καθαρισμού: Υπάρχουν μοντέλα χειροκίνητου καθαρισμού, γρήγορου καθαρισμού, αυτοματοποιημένου αυτοκαθαρισμού ή συνεχούς καθαρισμού. Ο αυτοματοποιημένος καθαρισμός μειώνει την παρέμβαση του χειριστή και τον κίνδυνο διακοπής της ροής του προϊόντος.
Βήματα εγκατάστασης
Βεβαιωθείτε ότι ο αγωγός ή το τμήμα του σωλήνα είναι κλειστό και ασφαλές για πρόσβαση.
Τοποθετήστε το περίβλημα χρησιμοποιώντας την καθορισμένη φλάντζα (στρογγυλή ή τετράγωνη) και ευθυγραμμιστείτε με σωληνώσεις ανάντη/κάτω ροή ή αγωγό.
Βεβαιωθείτε ότι το μαγνητικό συρτάρι έχει τοποθετηθεί με σωστό προσανατολισμό, έτσι ώστε το προϊόν να ρέει πάνω από τους σωλήνες σύμφωνα με το σχέδιο καταρράκτη.
Επαληθεύστε τις φλάντζες στεγανοποίησης, τον μηχανισμό πρόσβασης (χερούλια συρταριών, κλειδαριές, γρήγορη απελευθέρωση) και το σύστημα καθαρισμού εάν είναι αυτοματοποιημένο.
Θέστε σε λειτουργία το σύστημα: τρέξτε τη ροή υλικού, επιβεβαιώστε ότι δεν υπάρχει γεφύρωση, παρακολουθήστε τη σύλληψη μετάλλου tramp και ελέγξτε ότι η μαγνητική ισχύς είναι εντός των προδιαγραφών χρησιμοποιώντας έναν μετρητή Gauss, εάν απαιτείται.
Τοποθετήστε σήμανση ή κλείδωμα για πρόσβαση στη συντήρηση και ασφαλή λειτουργία καθαρισμού.
Λειτουργία και συντήρηση
Επιθεωρείτε τακτικά τους μαγνητικούς σωλήνες για συσσωρευμένο σιδηρούχο μέταλλο και καθαρίζετε σε κατάλληλα διαστήματα. Για χειροκίνητα μοντέλα, ανοίξτε το συρτάρι και αφαιρέστε τα μεταλλικά υπολείμματα χρησιμοποιώντας γάντια ή εργαλεία.
Για αυτοματοποιημένα μοντέλα, επαληθεύστε την ενεργοποίηση του κύκλου καθαρισμού, ο δίσκος συλλογής έχει αδειάσει και το σύστημα επαναφέρει σωστά.
Παρακολούθηση της ροής: βεβαιωθείτε ότι το προϊόν δεν παρακάμπτει τους μαγνητικούς σωλήνες, ότι δεν συμβαίνει γεφύρωση ή πνιγμός και ότι το προϊόν διαιρείται σωστά στις σειρές.
Μετρήστε περιοδικά την ένταση του μαγνητικού πεδίου για να ανιχνεύσετε απομαγνήτιση ή απώλεια απόδοσης.
Συντηρήστε τις στεγανοποιήσεις, τις φλάντζες και το υλικό πρόσβασης: βεβαιωθείτε ότι δεν υπάρχουν διαρροές, δεν εισέρχονται ξένα σώματα από τις πόρτες πρόσβασης και ασφαλής λειτουργία των σφιγκτήρων ασφάλισης.
Ακολουθήστε τις οδηγίες του κατασκευαστή για ανταλλακτικά (π.χ. μαγνητικούς σωλήνες, παρεμβύσματα, δίσκους ταινίας).
Εξετάστε το ενδεχόμενο να προγραμματίσετε προγνωστική συντήρηση, ειδικά για γραμμές υψηλής απόδοσης ή κρίσιμες γραμμές.
Ενσωμάτωση σε συστήματα ποιότητας και ασφάλειας
Το μαγνητικό συρτάρι συμβάλλει στην ασφάλεια του προϊόντος (ιδιαίτερα στα τρόφιμα, τα φάρμακα ή τα διατροφικά προϊόντα) αποτρέποντας τη μόλυνση από μέταλλα. Ευθυγραμμίστε την εγκατάστασή του με τα πρότυπα HACCP, ISO 9001 ή άλλα πρότυπα ποιότητας. Ορισμένα μοντέλα πιστοποιούν για άμεση επαφή με τα τρόφιμα (π.χ. μαγνήτες συρταριού για τρόφιμα) για σειρές γαλακτοκομικών, κρέατος ή πουλερικών.
Υποστηρίζει επίσης τη μείωση του κόστους ιδιοκτησίας και μπορεί να αποτελέσει βασικό στοιχείο των προγραμμάτων επιχειρησιακής αριστείας.
Ε1: Μπορεί ένα μαγνητικό συρτάρι να αντέξει πολύ υψηλές θερμοκρασίες (π.χ. πάνω από 200 °C);
A1: Ναι—ορισμένα μοντέλα έχουν σχεδιαστεί για εφαρμογές σε υψηλές θερμοκρασίες. Για παράδειγμα, τα μαγνητικά συρτάρια με μαγνήτες σπάνιων γαιών και περιβλήματα υψηλής θερμοκρασίας μπορούν να λειτουργήσουν έως περίπου 350 °C ανάλογα με την κατασκευή του υλικού και την ποιότητα του μαγνήτη.
Ε2: Πόσο συχνά πρέπει να καθαρίζεται ή να συντηρείται το μαγνητικό συρτάρι;
A2: Η συχνότητα καθαρισμού εξαρτάται από το φορτίο μόλυνσης, τον τύπο ροής υλικού και το αν η μονάδα είναι χειροκίνητη ή αυτοματοποιημένη. Για χειροκίνητες μονάδες, συνιστάται προγραμματισμένος καθαρισμός σε προκαθορισμένα διαστήματα (π.χ. σε κάθε βάρδια ή καθημερινά). Τα μοντέλα αυτοματοποιημένου ή συνεχούς καθαρισμού ενδέχεται να καθαρίζονται μόνα τους κατά τη λειτουργία, μειώνοντας σημαντικά τον χρόνο μη αυτόματης διακοπής λειτουργίας. Η παρακολούθηση του συλλεγόμενου όγκου μετάλλου, της πτώσης πίεσης ή της συμπεριφοράς ροής του προϊόντος μπορεί να καθοδηγήσει τα διαστήματα συντήρησης.
Συνοπτικά, ένα μαγνητικό συρτάρι προσφέρει μια στιβαρή, αποτελεσματική λύση για το διαχωρισμό σιδηρούχων μετάλλων στην επεξεργασία ξηρού υλικού χύδην. Ο σχεδιασμός του—μαγνητικοί σωλήνες υψηλής έντασης σε περίβλημα διαδοχικής ροής—εξασφαλίζει ανώτερη δέσμευση ρύπων, προστασία εξοπλισμού και ασφάλεια προϊόντων. Τα οφέλη του επεκτείνονται σε όλες τις βιομηχανίες, από τα πλαστικά και τα χημικά μέχρι τα τρόφιμα και την εξόρυξη. Η σωστή επιλογή, εγκατάσταση, λειτουργία και συντήρηση είναι το κλειδί για τη μεγιστοποίηση της αξίας και την ενσωμάτωσή της σε ευρύτερα ποιοτικά και λειτουργικά πλαίσια. Κοιτάζοντας το μέλλον, η τάση προς τα αυτοματοποιημένα συστήματα αυτοκαθαρισμού και την έξυπνη παρακολούθηση θα βελτιώσει περαιτέρω την αξία των μαγνητικών συρταριών. Για προηγμένες λύσεις βιομηχανικού μαγνητικού διαχωρισμού από την επωνυμία Force, εξερευνήστε τη σειρά και επικοινωνήστε μαζί μας για λεπτομερή καθοδήγηση.Επικοινωνήστε μαζί μαςγια υποστήριξη ειδικών, προσαρμοσμένες διαμορφώσεις και πλήρη εξυπηρέτηση.
